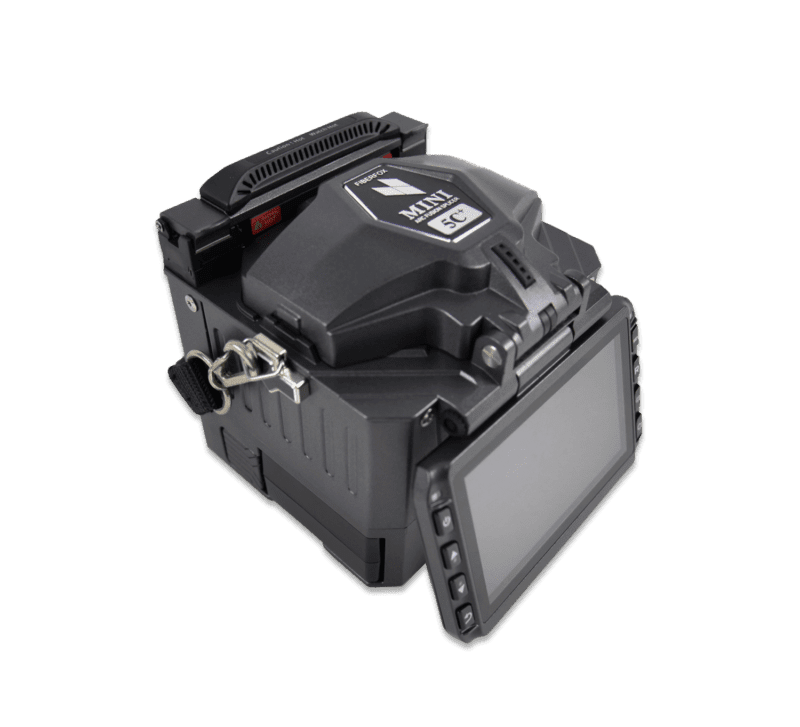

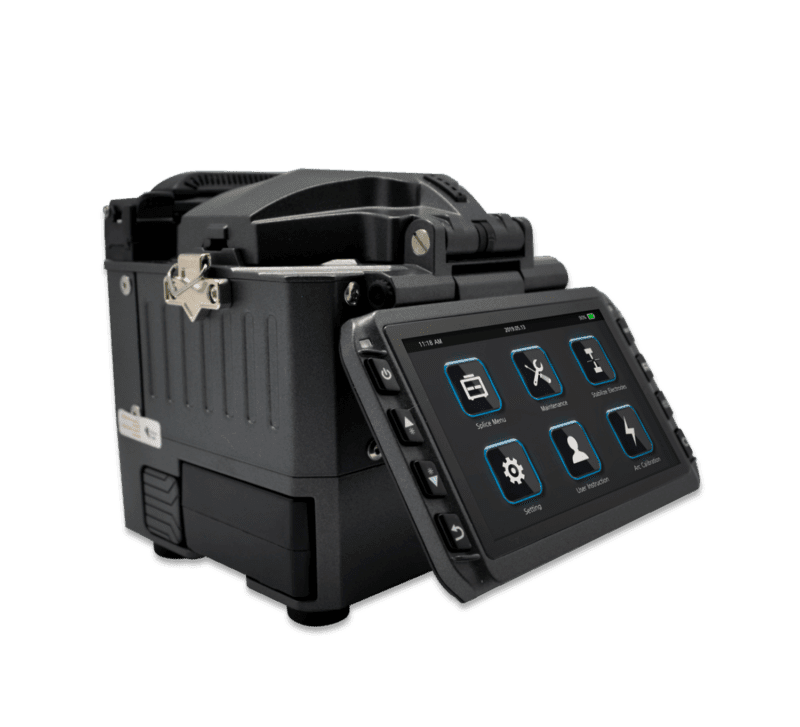

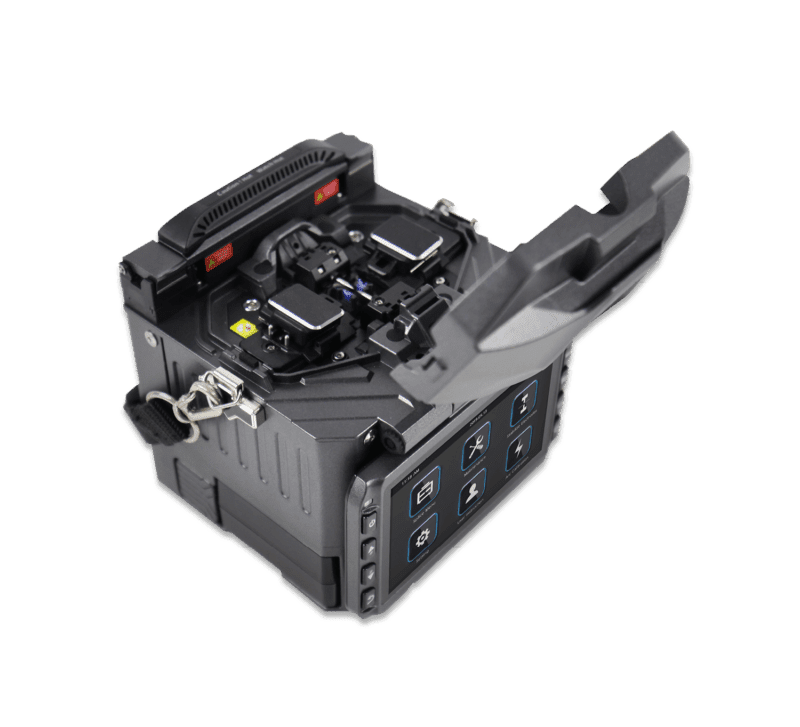

Mini 5C+ – Giuntatrice con allineamento Core

FiberFox

Il kit di giunzione a fusione più completo
Giuntatrice di allineamento del nucleo con zoom digitale

Caratteristiche

  • Tempo di giunzione: 6 sec
  • Durata dell’elettrodo: 5.500 archi
  • Supporto universale: 250, 900µm, 2~3, per interni
  • Iniezione LED
  • Full Touch Screen: display LED HD 720p, vetro temperato, interfaccia utente grafica
  • Batteria: 5200 mAh, batteria agli ioni di litio, 2EA nella confezione
  • Connettore di giunzione: SC, LC, FC, ST
  • Supporto rimovibile: 250 e 900 µm
  • Sistema di riscaldamento potenziato: riscaldamento rapido, connettività SOC

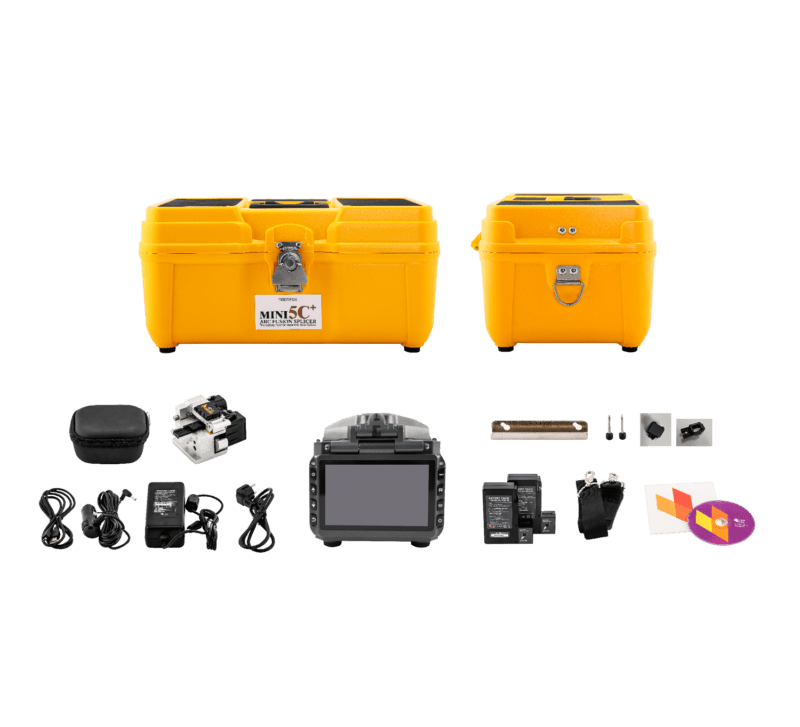

Confezionamento standard

  • Giuntatrice Mini5C+
  • Custodia morbida per taglierina
  • Taglierina Mini50GB+
  • Cavo di alimentazione
  • Cavo USB
  • Adattatore per corrente alternata
  • Cavo alimentazione per auto
  • Vassoio di raffreddamento
  • Coppia elettrodi di ricambio
  • Blocco fornello SOC
  • 2 batterie
  • Tracolla
  • Manuale d’uso su CD
  • Custodia per il trasporto a mano
  • 3 anni di garanzia

Perdita

Perdita di giunzione stabile in qualsiasi ambiente:

  • Altitudine 0-5000 metri
  • Velocità massima del vento 15 m/s
  • Temperatura -20~60°C
  • Umidità relativa 0-95%

Dettagli tecnici

  • Rilevamento dell’immagine del nucleo digitale
  • Rilevamento cladding
  • Zoom digitale
  • Rilevamento del core
  • Obiettivo fisso
  • Anti shock
  • Impermeabile
  • A prova di polvere

schede tecniche

Specifiche
Metodologia Splicing
Core Alignment. DCID (Digitalized Core Image Detecting) System
Average Loss
SM(0.02dB) / MM(0.01dB) / DS(0.04dB) / NZDS(0.04dB) / G.657(0.02dB)
Return Loss
>>60dB
Tempo di giunzione
SM Quick mode : 6 sec. / SM Average : 8 sec.
Durata elettrodi
>5,500 arcs
Fibra compatibile
SM(ITU-T G652&G.657) / MM(ITU-T G.651) / DS(ITU-T G.653) / NZDS(ITU-T G.655) / IT-G657A /
IT-G657B, 0.25mm, 0.9mm, 2.0mm, 2.4mm, 3.0mm, FLAT(Indoor cable)
Lunghezza di taglio
Coating Diameter<0.25mm=5-16mm, Coating Diameter>0.25mm=8-16mm minimum
Diametro del rivestimento
100 ~ 3,000um
Diametro del cladding
80-150um
Programma di riscaldamento
Factory installed mode : 4, User installable mode : 32
Tempo di cottura
Typical: 10 sec. (60mm sleeve) / 5 sec. (Micro sleeve: 60mm cuting diameter 250um)
Compatibilità tubetti termorestringenti
40mm, 60mm, SOC Connector
Data Output
USB 2.0
Splice Programs
Factory installed mode: 17, User installable mode: 128
Memoria
Up to 10,000 records and 2,000 splice images
Illuminazione
LED a luce bianca
Batterie
Li-ion, 5200mAh Typical 220 Cycles(Splice & Heat) / single battery (2 Batteries in package)
Alimentazione
AC 100-240V input or DC 12.6V 1.8A
Monitor
4.3”LED, 720p HD color monitor / Full Touch Screen (Tempered Glass)
Telecamere
2 CCD camera system
Ingrandimento
XY style : 160 power, X/Y : 320 power
Peso
1.42kg (senza batteria)
Dimensioni
124mm X 123mm X 138mm
Protezione dal vento
Velocità massima: 15m/s
Ambiente operativo
Altitudine 0-5,000 meter, -10~50°C, 0~95% relative humidity
Condizioni di conservazione
Temperatura -20 to 60°C, 0~95% umidità, batterie -20~40°C
Prova di trazione
1.96~2.25N (standard)
Attenuazione di giunzione
Range : 0.1dB ~ 20dBd (0.1dB step)
